Новая версия таймера (фото) для системы спасения ракеты
Путем изменений описанных в предыдущей новости:  http://www.homeship.ru/news/novaja_versija_tajmera_dlja_ssr_so_zvukovym_majakom/2012-08-29-91

Получено следующее:


достигнуты следующие результаты:

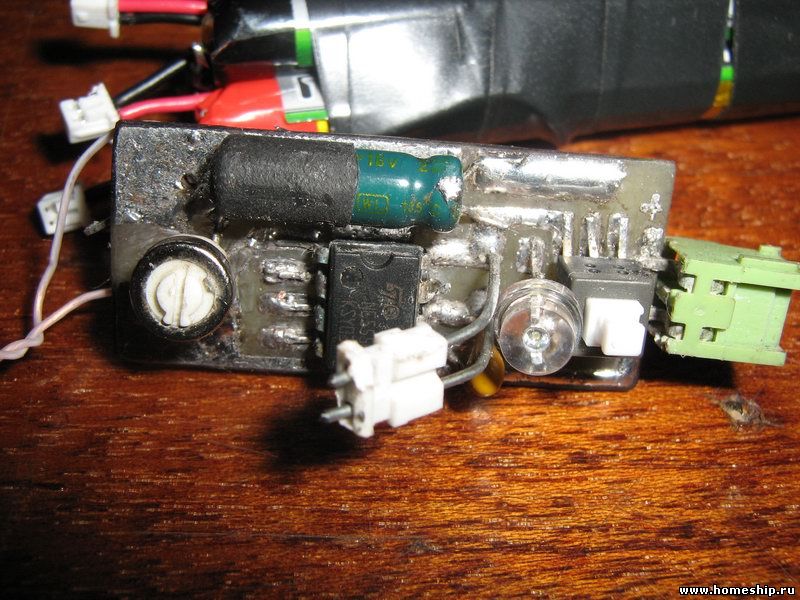

1. Размеры платы таймера сократились до : 17 мм х 60 мм, включая разъем питания и зуммер акустического маяка (нет на фото, вместо него временно стоит зеленый светодиод).

2. вертикальный профиль таймера в сборе составляет 13,5 мм



3. Решено было отказаться от двойного питания (хотя разводка сохраняет возможность реализации такового) в пользу питания от 3-х аккумуляторов Turnigy nano-tech 350mah 1S 15C Round Lipo, включенных последовательно (дают номинальное напряжение в 11,1 В), способны разрядить свою емкость за 1 \ 15 секунды. Т.е. вполне достаточный для срабатывания запалов ток.

4. Использование разъема с винтовыми зажимами, позволяет использовать таймер с любым источником питания напряжением 9-15 В, способным дать необходимый ток КЗ.

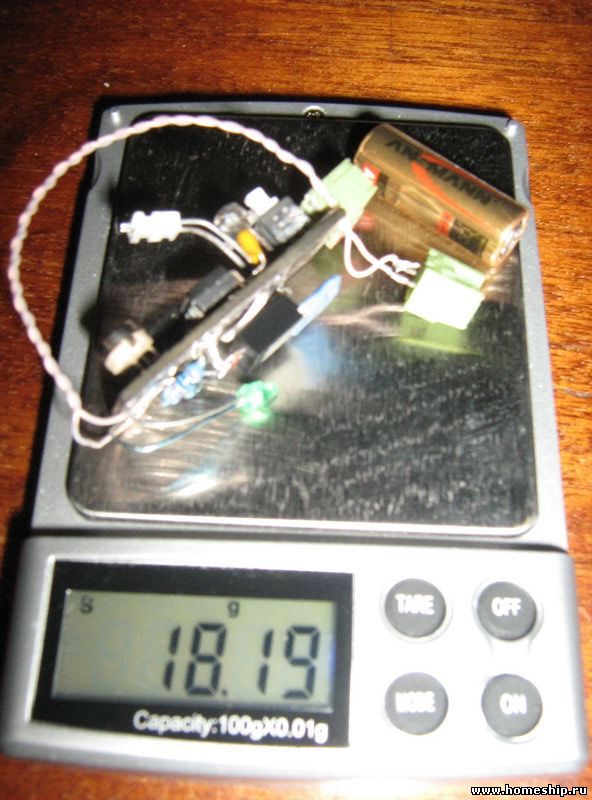

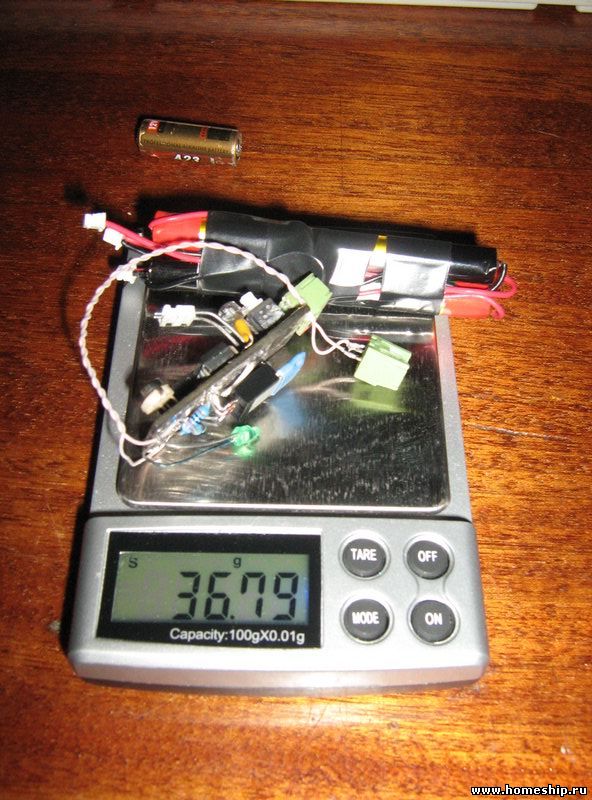

5. Вес, вместе со всеми разъемами и источником питания составляет 36,8 гр. против 23,6 гр. первой версии с батареей А23. Но с той же самой батареей А23 вес новой версии составляет 18,2 гр.

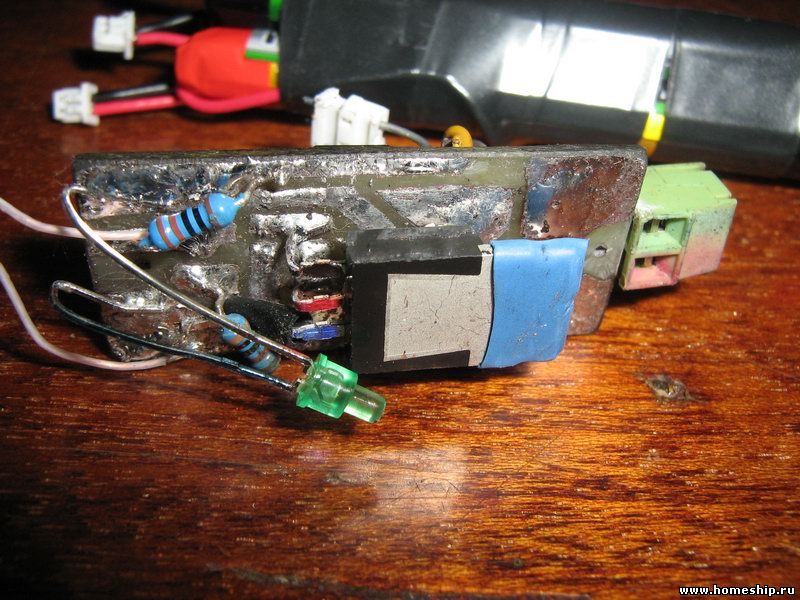

Сквозных отверстий в плате потребовалось всего 7 шт. Элементы монтировались "планарным" способом.


Весь комплекс изменений позволил высвободить порядка 50 мм объема в отсеке ССР, снизить трудоемкость изготовления, вес. Увеличить надежность за счет более широких дорожек, большего расстояния между ними, а также - больших по площади площадок под контакты элементов.
