| С целью расширения жизненного опыта озадачился изготовлением простого (без применения микросхем) ночника на светодиодах.
Концепция - 4-ре группы цветных светодиодов, которые плавно переключаются между собой.
"Что такого - обычная елочная гирлянда!" - скажете вы, и будете правы лишь отчасти. Гирлянды делаются на лампах накаливания. И включаются в сеть 220В.
Лампы греются (т.е. о компактном размещении можно забыть), потребляют уйму энергии. Но самое главное - вся управление там в одной микросхеме - как "прошито" китайцами на заводе-изготовителе, так и "кушайте с булочкой".
В итоге я нашел в Интернете, некую схему, самым сложным элементом которой был транзистор, обещавшую плавное зажигание и гашение отдельных светодиодов. Схема обещала работать от 4,5 В.

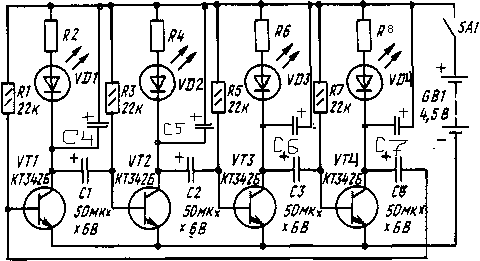

Вот схема:
При комплектации пришлось довольствоваться конденсаторами на 50 мкФ 10В, вместо 6-ти вольтовых.
По остальным компонентам номиналы такие:
С4-С7 - 1000 мкФ 10В.
R2,R4,R6,R8 - 510 Ом
C1-C3, C8 - 220 мкФ, 10В
Другие - согласно схеме.
По факту сборки - сначала она вообще не заработала. Слабое свечение одного светодиода - результатом не назовешь.
Подключил к "кроне" - 9В, также пробовал к блоку питания 12В, 500 мА. Результат не поменялся.
Почесав репу - пересобрал всю схему "по шагам". Т.е. начал с "блоков" - "питание-резисторы-светодиоды", пытаясь добиться одинакового одновременного свечения всех светодиодов.
При этом пришлось заменить R2,R4,R6,R8 номиналами на 1К.
При таком подходе добился того что после включения, блоки светодиодов плавно загораются по очереди, и горят до выключения. В общем - какой-то результат...
Еще поэкспериментировал в том что заменил С1-С3,С8 на номиналы 220 мкФ 10В.
На этот момент сборка представляла из себя некую "люстру" опутанную проводками.
Почесал репу с другого боку - решил что надо все "утоптать" в меньшие объемы и "причесать". О разводке платы пока решил даже не думать.
При финальной сборке в параллель указанным на схеме парам R2-VD1,R4-VD2,R6-VD3,R8-VD4 подключил такие же пары светодиодов других цветов. Т.е. теперь у меня по очереди включалось по два светодиода. При этом заметил что блок в два светодиода, загорающийся последним, горит совсем уж не в "полный накал".
Репу чесать уж не стал - попросту заменил R2,R4,R6,R8 (и парные с ними) - на номиналы в 510 Ом.
Собрал и обнаружил, что схема заработала в совершенно ином алгоритме.
Теперь "блоки" включаются "попарно" (хоть и быстро) и при включении следующей пары, предыдущая пара "блоков" плавно гаснет.
На таком результате и решил остановиться. Одно дополнение - добавил соединение между эммитерами транзисторов не прямым контактом а через сопротивление в 100 Ом.
Питание оставил от "кроны" 9В. Уже после того как сделал фото - также припаял разъем (jack 3,5 mm) для подключения БП 12В, 500 мА. Это на случай если "кроны" под руками не будет - чтобы можно было включать в сеть 220В.
Собирал все это дело ажно с декабря месяца - с огромными перерывами между этапами.
В итоге получилось вот что:
Теперь думаю над тем, как оформить рассеиватель (текущий сделан из половинки елочного шара, с проплавленными отверстиями), чтобы добиться эффекта "северного сияния".
Также - обещаю подумать над применением блока управления от китайской гирлянды для светодиодного ночника. В некотором будущем...
|
