Собран таймер, выполняющий две задачи.
1. Активация системы спасения ракеты (ССР) через заданный интервал в диапазоне 0..30 сек.
2. Активация звукового маяка, облегчающего поиск ракеты.
Параметры таймера:
- Источник питания: любой элемент в диапазоне напряжений 5-12 В. Я использую (ввиду моих требований по габаритам) - элемент А23 (12В, 50 мА*ч).
- Диапазон задержки: 0..30 секунд (зависит от мощности источника питания)
- источник питания ССР: независимый - емкостной (1000 мкФ, 50 В)
- источник питания акустического маяка: тот же что и для таймера
- габариты (без источника питания таймера): 102 мм Х 17 мм

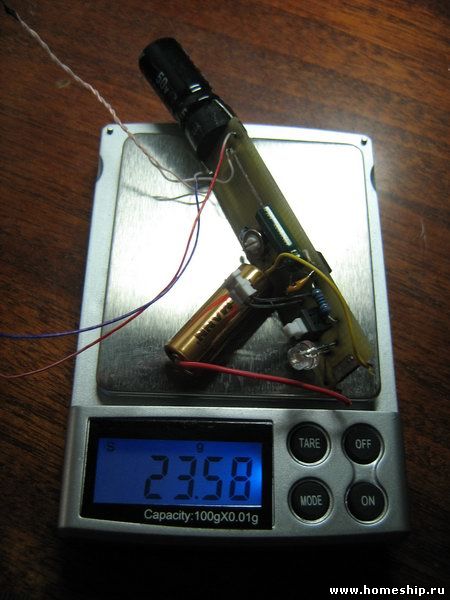

- Вес (вместе с эл-ом А23 и запалом ССР): 23,58 гр
- индикация включения таймера: есть
- контроль целостности цепи запала ССР: внешний.
- проверен с запалами: 25-45 Ом, из сталистой проволоки, диаметром менее 0,05 мм
- время срабатывания запала ССР по сигналу таймера: менее 0,5 сек.

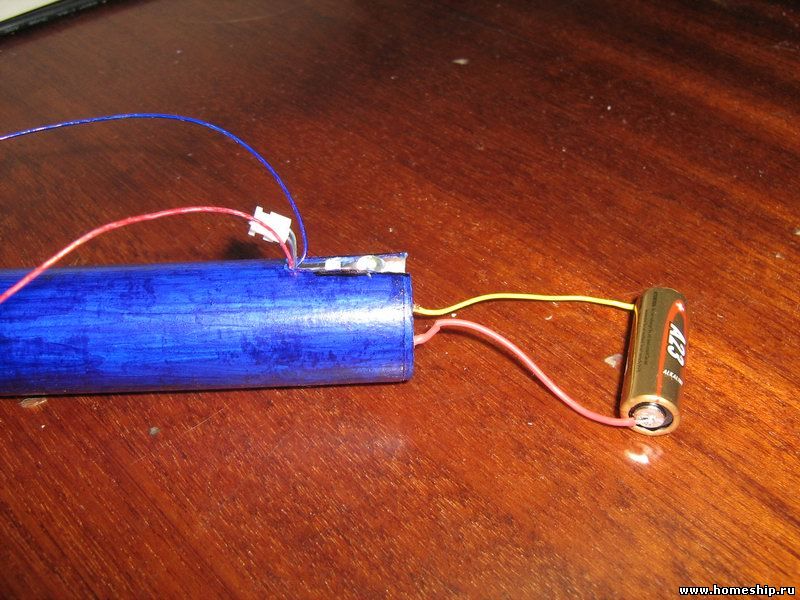

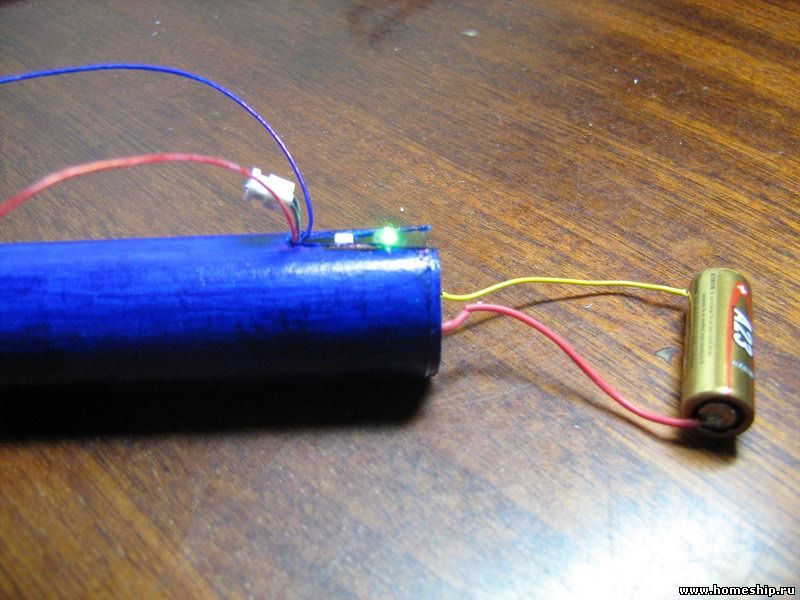

Фото таймера (в тестовой обвеске):

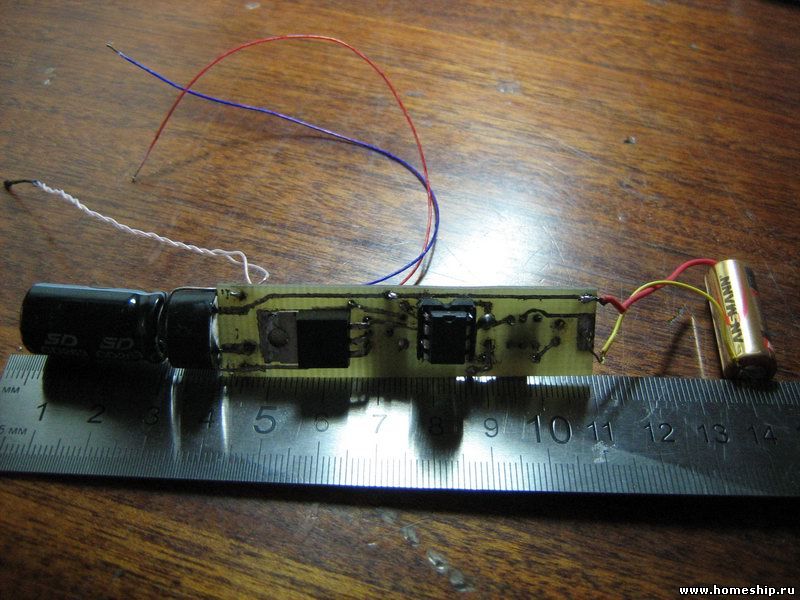

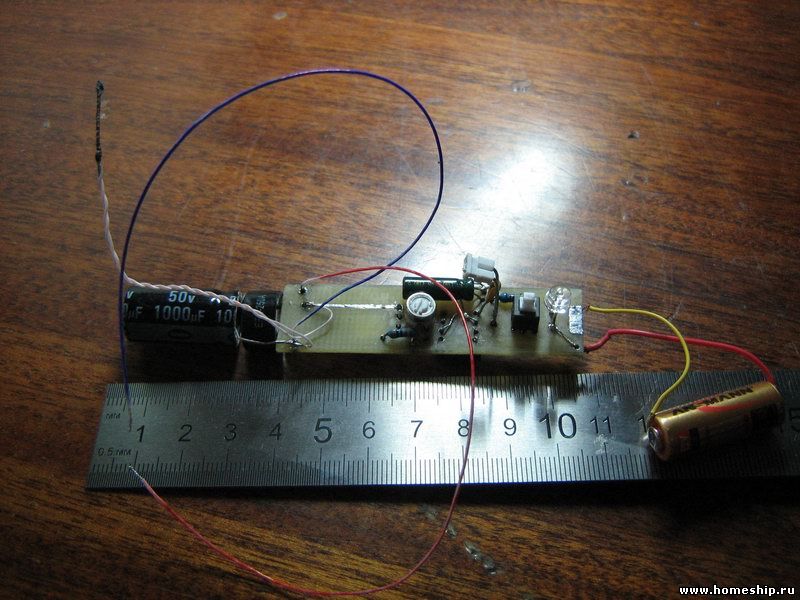

Как видно, все элементы управления вынесены на одну сторону платы. Это - регулятор задержки, индикатор включения питания таймера, выключатель питания таймера и перемычка-пускатель (размыкается при сходе ракеты с направляющей).
Таймер предполагается размещать в верхней части планеров класса "А", с миделем 18 мм. Отсюда - некоторые конструктивные особенности компоновки схемы.
Все элементы схемы располагаются вдоль продольной оси ракеты. При этом их диаметры совпадают либо меньше чем поперечный внутренний диаметр планера.
С "верхнего" торца таймера имеется контакт для "+" элемента питания (на тек. момент последний припаян проводами), т.е. батарейка будет располагаться соосно таймеру и размещаться в головном обтекателе. Это уменьшит повреждения электроники, в случае аварийного приземления, т.к. элемент А23 сам по себе весит более 10 гр - что составляет почти половину веса всей схемы, при гораздо меньших габаритах.
С противоположного торца, располагаются конденсатор - источник питания для запала ССР и акустический маяк - пьезоэлектрический зуммер EFM-250A. Там же находятся точки подключения самого запала ССР и выведены два проводника для предстартовой зарядки конденсатора внешним напряжением.
Таймер может быть скомпонован и другим способом, но в моем случае он устанавливается в планер класса "А" не требуя дополнительных конструктивных элементов. Только батарейку надо будет поместить в центрующий отсек. Снаружи планера выступают только контакты перемычки-пускателя.

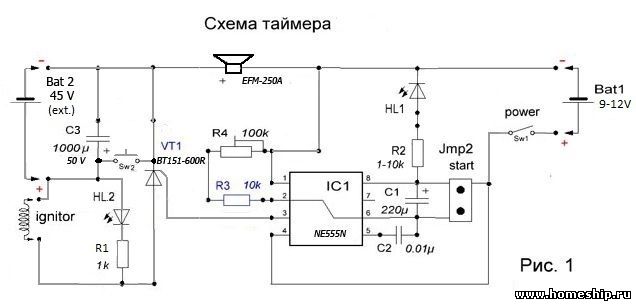

Принципиальная схема таймера с двойным питанием и акустическим маяком.
Что-либо пояснять по схеме не вижу необходимости, все номиналы и маркировки указаны.
В качестве "ключа" для контура воспламенителя я взял тиристор BT151-600R, не в силу каких-то его уникальных особенностей, а в силу того, что он подходил и был у меня в наличии. Вполне возможна его замена другим компонентом. Учитывайте только что напряжение отсечки должно быть не ниже 0,25В и не выше "напряжение Bat1 минус 10%", а также то, что через него будет кратковременный разряд конденсатора в 45-50 В с током порядка 0,8-1,2 А.
В процессе тестирования зарядка емкости-разрядника для контура запала ССР осуществлялась батареей из 5-ти последовательно включенных элементов типа "Крона" по 9 В каждая.
При зарядке конденсатора необходимо соблюдать полярность подключения. Длительность зарядки ~3-5 секунд - более чем достаточно.
PS (30.05.2012): В настоящий момент схема пересобрана на новой плате. Перекомпоновка (в том числе - переносом части дорожек на обратную сторону платы) позволила сократить длину таймера на 10 мм, уменьшить поперечное сечение (путем смещения колодки МС на центр платы и более качественной ее распайки), а также - увеличить ширину дорожек, поднять их качество и качество пайки элементов.
Фото выложу несколько позднее. ))
